型材零件辅助工具

型材零件辅助工具依托CATIA平台开发，根据飞机机翼型材的设计流程， 将其中需要手工重复执行的繁琐步骤通过CAD技术自动化实现，大大减少了设计流程的耗时及出错的几率， 并将设计过程统一化、规范化，从而大大提高了飞机机翼型材的设计效率与质量， 使设计人员从繁琐的重复建模过程中解放出来，投入更多精力到产品设计过程。

程序入口

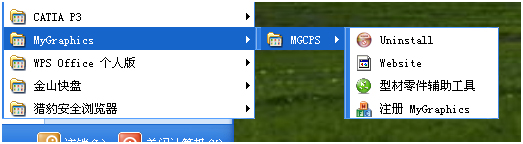

1. 程序安装完成后，会在桌面和开始菜单中生成相关快捷方式。

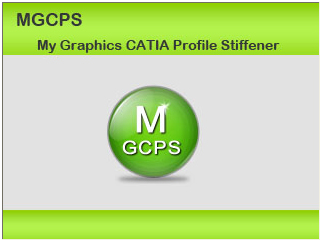

2. 通过快捷方式启动程序，会出现型材零件辅助工具的欢迎窗口。

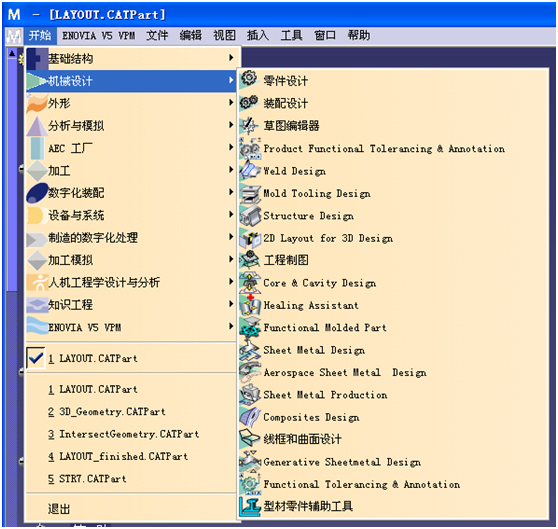

3. 在机械设计中，可以切换到型材零件辅助工具的workbench。左上角CATIA的图标也已经被替换。

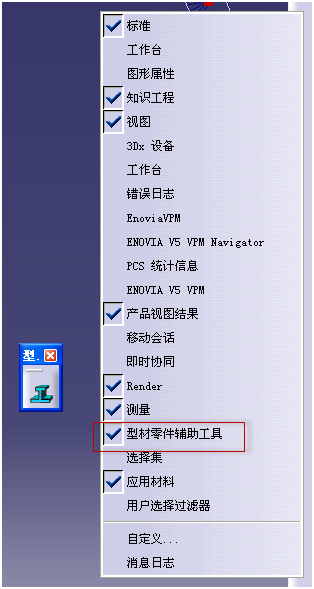

4. 切换到型材零件辅助工具的workbench后，出现相关的工具条。右下角和任务栏中的CATIA的图标也已经被替换。


工字形型材设计界面

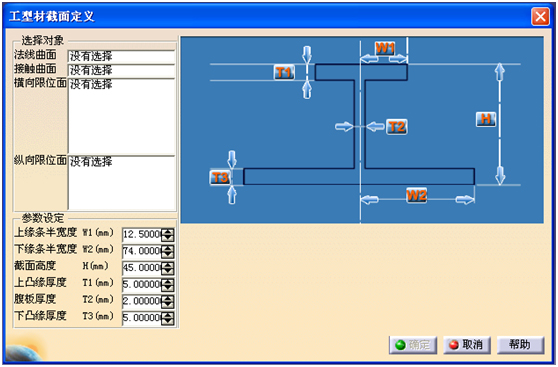

点击"工字形型材"按钮，打开"工型材截面定义"对话框。在该对话框中可以定义所有需要的参数。

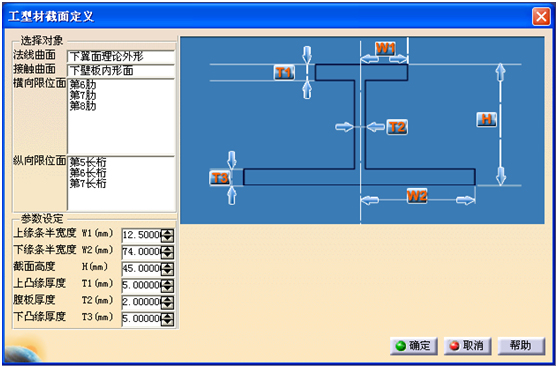

横向限位面和纵向限位面可以多选，程序会自动沿着纵向限位面的方向生成一系列型材实体。

输出结果

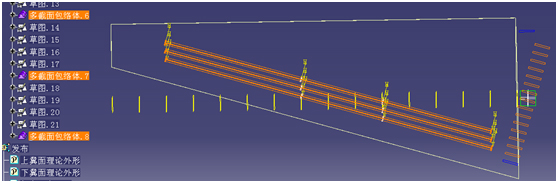

型材需要的参数定义完毕，点击"确定"按钮即可生成型材实体。
